其實呼和浩特消防安全評估軟件Pathfinder的運行環境是一個三維三角網格設計，以配合實際層面的建設模式，生成的呼和浩特人員疏散模型為一個整體，且模型為三維結構，與實際建筑契合。

它的用戶界面提供了三個主要視圖界面：2D視圖界面、3D視圖界面和導航視圖界面。這些視圖界面代表了你當前的模型。如果在一個視圖界面中添加、刪除或選擇了一個對象，其他視圖界面將同時反映這個變化。

導航視圖界面欄：此視圖界面以樹狀圖列出模型中的全數元素。它可以用來快速定位和修改元素的名稱。

3D視圖界面：此視圖界面顯示了當前模型的三維效果展示，可以使用各種工具探索和修改。

2D視圖界面：這個視圖界面與3D視圖界面很相似，但是它提供了額外的捕捉網格和模型的正交視圖界面。

導航視圖界面：導航視圖界面幫助您快速查找到不輕易從3D和2D視圖界面中訪問到的元素和數據。

導航視圖界面樹狀圖分為以下幾組：

視圖界面：此組包含用戶定義的攝像機位置。

導入的幾體：該組存儲從圖像或IFC、FDS、PyroSim或其他CAD模型導入的項目。這些對象不會影響模擬，但會繼續進行以幫助進行結果分析。它們也可以用于生成模型元素。

配置文件：此組包含使用Edit Profiles對話框創建的人員配置文件。

車輛形狀：該組包含定義為多邊形的人員形狀。

協助疏散小組：這個小組包含在一個協助疏散場景用戶定義團隊的助手和客戶

移動：這個組包含用戶定義的腳本，其將告訴人員如何移動。

人員來源：這個組存儲著人員，這些人員可以用過區域、房間或者門來自定義，并且可以在模擬過程中創建人員。、

人員：這個組包含了模型中的每一個人員。如果使用一個工具一次添加一個以上的人員到模型中，它們將被添加到一個字組中。

移動群體組：這個小組存儲被分組成移動組小組的成員。移動小組的長遠將在模擬期間待在一起。

移動組模板：該組包含可用于自動創建大量移動組的模板。模板也可以用來在模擬過程中生成。

電梯：這個組包含了模型中的疏散電梯。

測量區域：這個組包含由區域定義的區域，其中速度和密度的測量將會被采取。

樓層：該組定義模型中的樓層，其中速度和密度的測量將會被采取。

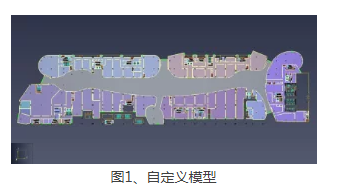

樓層：該組自定義模型中的樓層，每個樓層包含創建移動網格所需的全數幾何圖形，包括房間、樓梯、坡道、門和出口自定義（圖1）。

導航視圖界面樹狀面板上方的樓層選擇框（如圖1的頂部）可用于管理樓層。

任意時候創建：一個房間、樓層、斜坡或門，它就會被添加到一個地板組匹配的當前選擇的地板框。更改地板框中的選擇將導致新選擇的地板顯示和全數其他樓層被隱藏。

另外，全數繪圖工具的Z軸屬性將自動默認為當前在“地板”框中選擇的地板的高度。任意對象或一組對象的可見性都可以通過右鍵單擊上下文菜單。如果你想同時顯示兩個樓層，這個技巧是很有用的（例如在創建樓梯的時候）。

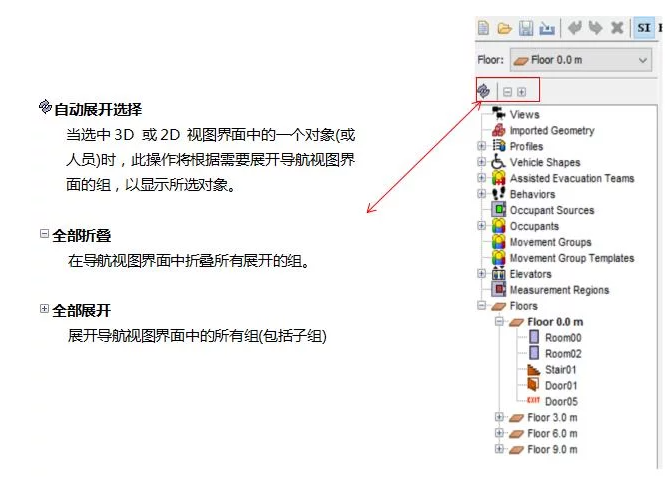

導航視圖界面樹狀圖中（圖2）的按鈕操作方法如下：

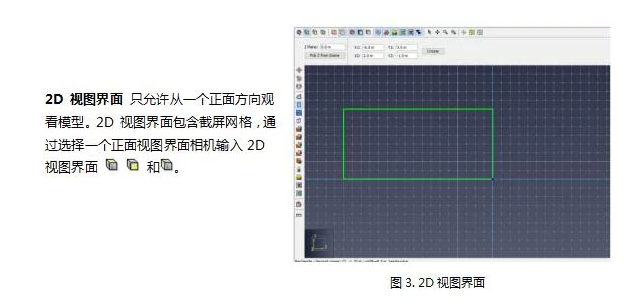

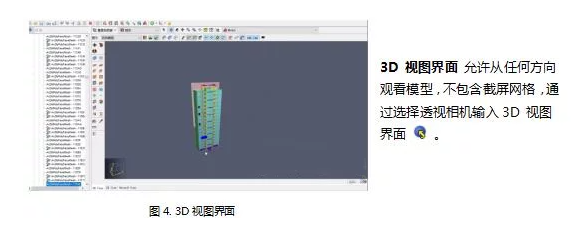

下面的截圖如下圖3和圖4就是兩種視圖界面的區別，3D和2D視圖界面是Pathfinder中用來繪圖的主要視圖界面。兩個視圖界面都具有繪制出集合圖形和在建模中的導航工具。

這兩種視圖界面主要區別在于：

在視圖界面的頂部有幾個按鈕，它們顯示不同的攝像機模型、顯示選項和導航模式。

下面的面板被稱為“屬性面板”，是顯示一個選擇上下文菜單欄的選項面板。

如果選擇了繪圖工具，它就顯示可用于幫助繪圖的屬性。

如果沒有選擇繪圖工具，并且選擇一個或多個對象，這個面板將顯示與選擇相關的屬性。

左邊的按鈕面板顯示移動/復制和繪圖工具。

底部的小面板顯示與當前工具相關的信息。
